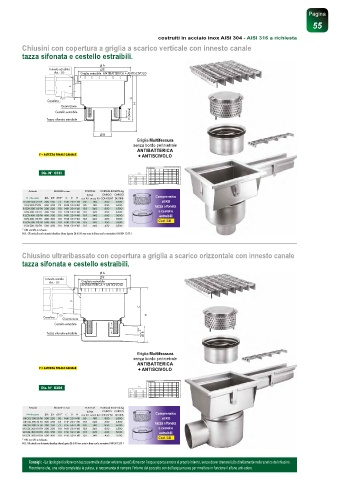

Page 15 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC
P. 15
Pagina
55
costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusini con copertura a griglia a scarico verticale con innesto canale
tazza sifonata e cestello estraibili.
A
Innesto canalina E
Art. - UI - Griglia estraibile ANTIBATTERICA + ANTISCIVOLO
F
C
Canalina
Guarnizione H
D (Sifone)
Cestello estraibile
Tazza sifonata estraibile
Ø B
Griglia Multifessura
senza bordo perimetrale
ANTIBATTERICA
F = ALTEZZA FINALE CANALE + ANTISCIVOLO
Dis. N° 0311
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A E Ø B* C D H con Kit senza Kit CONCENT DISTRIB Comprensivo
R CGV 300 75 TH 300 250 75 F+80 20 F+145 80 180 850 6500 di Kit
CGV 300 75 TH 300 250 75 F+120 50 F+185 80 180 850 6500 tazza sifonata
R CGV 300 110 TH 300 250 110 F+80 20 F+145 135 340 850 6500
CGV 300 110 TH 300 250 110 F+120 50 F+185 135 340 850 6500 e cestello
R CGV 400 110 TH 400 350 110 F+80 20 F+145 135 340 600 5000 estraibili
CGV 400 110 TH 400 350 110 F+120 50 F+185 135 340 600 5000
R CGV 500 110 TH 500 450 110 F+80 20 F+145 135 340 450 3500 Cod. BB
CGV 500 110 TH 500 450 110 F+120 50 F+185 135 340 450 3500
* Altri scarichi a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Chiusino ultraribassato con copertura a griglia a scarico orizzontale con innesto canale
tazza sifonata e cestello estraibili.
A
Innesto canale E
Art. - UI - Grigliato estraibile
ANTIBATTERICA + ANTICIVOLO
F
C
H
Canalina Guarnizione
Cestello estraibile
D
2°
Tazza sifonata estraibile Ø B
Griglia Multifessura
senza bordo perimetrale
ANTIBATTERICA
F = ALTEZZA FINALE CANALE + ANTISCIVOLO
Dis. N° 0304
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A E Ø B* C D H con Kit senza Kit CONCENT DISTRIB Comprensivo
UR CGL 300 50 TH 300 250 50 F+60 20 F+110 80 180 850 6500 di Kit
UR CGL 300 63 TH 300 250 63 F+47 20 F+110 135 340 850 6500 tazza sifonata
UR CGL 300 75 TH 300 250 75 F+55 50 F+130 80 180 850 6500
UR CGL 300 110 TH 300 250 110 F+50 50 F+160 135 340 850 6500 e cestello
UR CGL 400 110 TH 400 350 110 F+50 50 F+160 135 340 600 5000 estraibili
UR CGL 500 110 TH 500 450 110 F+50 50 F+160 135 340 450 3500
* Altri scarichi a richiesta. Cod. BB
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Consigli: - La tipologia di sifone con tazza permette di poter estrarre quest’ultima con l’acqua sporca ancora al proprio interno, senza dover drenare tutto direttamente nello scarico del chiusino.
Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.
