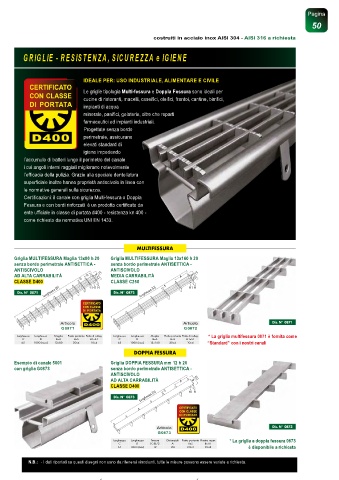

Page 10 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC

Pagina
50

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta

GRIGLIE - RESISTENZA, SICUREZZA e IGIENE

IDEALE PER: USO INDUSTRIALE, ALIMENTARE E CIVILE
Le griglie tipologia Multi-fessura e Doppia Fessura sono ideali per
cucine di ristoranti, macelli, caseifici, oleifici, frantoi, cantine, birrifici,
impianti di acqua
minerale, panifici, gelaterie, oltre che reparti
farmaceutici ed impianti industriali.
Progettate senza bordo
perimetrale, assicurano
elevati standard di
igiene impedendo
l’accumulo di batteri lungo il perimetro del canale
i cui angoli interni raggiati migliorano notevolmente
l’efficacia della pulizia. Grazie alla speciale dentellatura
superficiale inoltre hanno proprietà antiscivolo in linea con
le normative generali sulla sicurezza.
Certificazioni: il canale con griglia Multi-fessura o Doppia
Fessura e con bordi rinforzati è un prodotto certificato da
ente ufficiale in classe di portata d400 - resistenza kn 400 -
come richiesto da normativa UNI EN 1433.

MULTIFESSURA
Griglia MULTIFESSURA Maglia 13x80 h 20 Griglia MULTIFESSURA Maglia 13x160 h 20
senza bordo perimetrale ANTISETTICA - senza bordo perimetrale ANTISETTICA -
ANTISCIVOLO ANTISCIVOLO
AD ALTA CARRABILITÀ A B S1 MEDIA CARRABILITÀ A B S1
(C
(C
CLASSE D400 S CLASSE C250 S
Lunghezza (D) H1 H Lunghezza (D) H1 H
72
Dis. N° 0871 Dis. N° 0871
Dis. N° 08

Articolo Articolo Dis. N° 0871
G0871 G0872
Larghezza Lunghezza Maglia Piatto portante Piatto di colleg. Larghezza Lunghezza Maglia Piatto portante Piatto di colleg. * La griglia multifessura 0871 è fornita come
C D BxA HxS H1xS1 C D BxA HxS H1xS1
65 1000 (max) 13x80 20x4 10x4 65 1000 (max) 13x160 20x4 10x4 “Standard” con i nostri canali
DOPPIA FESSURA
Esempio di canale 5001 Griglia DOPPIA FESSURA mm 12 h 20
con griglia G0873 senza bordo perimetrale ANTISETTICA -
ANTISCIVOLO
AD ALTA CARRABILITÀ A B (C)
CLASSE D400
Lunghezza (D) S H1 H
Dis. N° 0873

Articolo Dis. N° 0873
G0873
Larghezza Lunghezza Fessure Distanziali Piatto portante Piastra super. * La griglia a doppia fessura 0873
C D (C-B)/2 A HxS BxH1
65 1000 (max) 12 160 20x4 40x8 è disponibile a richiesta

N.B.: - I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate a richiesta.

) )
