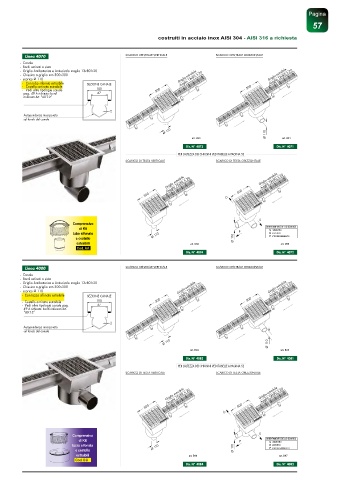

                                                                                                               57


                                                         costruiti in acciaio inox AISI 304 - AISI 316 a richiesta


          Linea 4070                         SCARICO CENTRALE VERTICALE      SCARICO CENTRALE ORIZZONTALE
        -  Canale
        -  Bordi satinati a vista
                                                                                                maglia 13x80, h 20
        -  Griglia Antibatterica e Antiscivolo maglia 13x80 h20
        -  Chiusino a griglia mm 300x300                        Griglia estraibile             Griglia estraibile
        -  scarico Ø 110                                        maglia 13x80, h 20
         -  Con tubo sifonato estraibile  SEZIONE CANALE
         -  Cestello antiratto estraibile  100                                          300
         -  Vedi altre tipologie canale                 300
         pag. 49 A richiesta: bordi   67
         rinforzati Art. “ART.2”
                                        2
         Autopendenza incorporata
         sul fondo del canale
                                                          Ø 110                               Ø 110
                                                                    art. B90                        art. B91
                                                                  Dis. N°  4073                   Dis. N°  4071
                                                                PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE A PAGINA 52
                                             SCARICO DI TESTA VERTICALE      SCARICO DI TESTA ORIZZONTALE

                                                                                             maglia 13x80, h 20
                                                           Griglia estraibile               Griglia estraibile
                                                            maglia 13x80, h 20
                                                    300                         D   300




                                                                                            S
                           Comprensivo
                             di Kit                                                           ORIENTAMENTO DELLO SCARICO
                                                                                                S -SINISTRO
                           tubo sifonato              Ø 110                          P          D -DESTRO
                            e cestello                                             Ø 110        P -PROSEGUIMENTO
                            estraibili                              art. B92                        art. B93
                            Cod. AA
                                                                  Dis. N°  4074                   Dis. N°  4072
          Linea 4080                         SCARICO CENTRALE VERTICALE      SCARICO CENTRALE ORIZZONTALE
        -  Canale
        -  Bordi satinati a vista
                                                                                                maglia 13x80, h 20
        -  Griglia Antibatterica e Antiscivolo maglia 13x80 h20
        -  Chiusino a griglia mm 300x300                       Griglia estraibile              Griglia estraibile
        -  scarico Ø 110                                        maglia 13x80, h 20
         -  Con tazza sifonata estraibile  SEZIONE CANALE
         -  Cestello antiratto estraibile  100          300                             300
         -  Vedi altre tipologie canale pag.   67
         49 A richiesta: bordi rinforzati Art.
         “ART.2”
                                        2
         Autopendenza incorporata
         sul fondo del canale
                                                          Ø 110                                Ø 110
                                                                    art. B94                        art. B95
                                                                  Dis. N°  4083                   Dis. N°  4081
                                                                PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE A PAGINA 52
                                             SCARICO DI TESTA VERTICALE      SCARICO DI TESTA ORIZZONTALE


                                                                                             maglia 13x80, h 20
                                                           Griglia estraibile               Griglia estraibile
                                                            maglia 13x80, h 20
                                                    300                             300
                                                                               D



                          Comprensivo                                                       S
                             di Kit                                                  P        ORIENTAMENTO DELLO SCARICO
                                                                                                S -SINISTRO
                          tazza sifonata              Ø 110                                     D -DESTRO
                            e cestello                                             Ø 110        P -PROSEGUIMENTO
                            estraibili                             art. B96                        art. B97
                           Cod. BB
                                                                  Dis. N°  4084                   Dis. N°  4082
