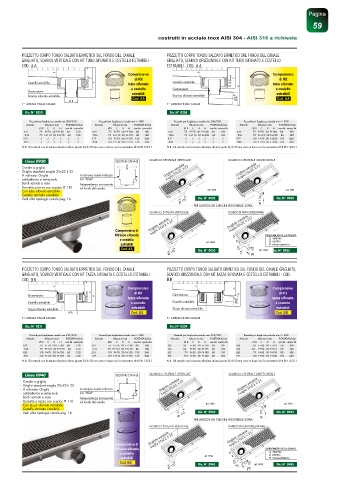

Page 19 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC

Pagina
59

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta

POZZETTO CORPO TONDO SALDATO ERMETICO SUL FONDO DEL CANALE POZZETTO CORPO TONDO SALDATO ERMETICO SUL FONDO DEL CANALE
GRIGLIATO, SCARICO VERTICALE CON KIT TUBO SIFONATO E CESTELLO ESTRAIBILI - GRIGLIATO, SCARICO ORIZZONTALE CON KIT TUBO SIFONATO E CESTELLO
COD. AA ESTRAIBILI - COD. AA
F F
Comprensivo Comprensivo
di Kit
di Kit
Cestello estraibile D (Sifone) C H tubo sifonato Cestello estraibile D (Sifone) C tubo sifonato
Guarnizione e cestello Guarnizione H e cestello
Scarico sifonato estraibile estraibili Scarico sifonato estraibile Ø B 2° estraibili
Ø B Cod. AA Cod. AA
F = ALTEZZA FINALE CANALE F = ALTEZZA FINALE CANALE
Dis. N° 0210 Dis. N° 0205
Pozzetti per larghezza canale mm 200/250 Pozzetti per larghezza canale mm >= 300 Pozzetti per larghezza canale mm 200/250 Pozzetti per larghezza canale mm >= 300
Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min
Ø B C D H con kit senza kit Ø B C D H con kit senza kit Ø B C D H con kit senza kit Ø B C D H con kit senza kit

X11 75 F+70 20 F+130 60 120 X15 75 F+70 20 F+160 80 180 X19 75 F+70 20 F+180 60 120 X23 75 F+70 20 F+180 80 180

X12 75 F+110 50 F+170 60 120 X16 75 F+110 50 F+170 80 180 X20 75 F+110 50 F+220 60 120 X24 75 F+110 50 F+220 80 180
X13 / / / / / / X17 110 F+70 20 F+170 135 340 X21 / / / / / / X25 110 F+70 20 F+220 135 340
X14 / / / / / / X18 110 F+110 50 F+210 135 340 X22 / / / / / / X26 110 F+110 50 F+260 135 340
N.B. Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1 N.B. Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Linea 0930 SEZIONE CANALE SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
A
maglia 25x22, h 25
- Canale a griglia B Grigliato estraibile
- Griglia standard maglia 25x22 h 25 Grigliato estraibile maglia 25x22, h 25
- A richiesta: Griglia A richiesta: bordi rinforzati
- antibatterica e antiscivolo Art. “BGR” 2
- Bordi satinati a vista Autopendenza incorporata
- Pozzetto a tazza con scarico Ø 110 sul fondo del canale
- Con tubo sifonato estraibile art. G90 art. G91
- Cestello antiratto estraibile
- Vedi altre tipologie canale pag. 16 Dis. N° 0932 Dis. N° 0934
Ø 110 Ø 110
PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE SOPRA
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
maglia 25x22, h 25
Grigliato estraibile Grigliato estraibile
maglia 25x22, h 25
Comprensivo di
Kit tubo sifonato D ORIENTAMENTO DELLO SCARICO
e cestello S -SINISTRO
D -DESTRO
estraibili art. G92 P -PROSEGUIMENTO
Cod. AA Dis. N° 0933 art. G93 Dis. N° 0935
Ø 110 P S Ø 110
POZZETTO CORPO TONDO SALDATO ERMETICO SUL FONDO DEL CANALE POZZETTO CORPO TONDO SALDATO ERMETICO SUL FONDO DEL CANALE GRIGLIATO,
GRIGLIATO, SCARICO VERTICALE CON KIT TAZZA SIFONATA E CESTELLO ESTRAIBILI - SCARICO ORIZZONTALE CON KIT TAZZA SIFONATA E CESTELLO ESTRAIBILI - COD.
COD. BB BB
Comprensivo C Comprensivo
F F
D (Sifone) H tazza sifonata D tazza sifonata
Guarnizione C di Kit Guarnizione H di Kit
Cestello estraibile e cestello Cestello estraibile Ø B 2° e cestello
estraibili estraibili
Tazza sifonata estraibile Tazza sifonata estraibile
Ø B Cod. BB Cod. BB
F = ALTEZZA FINALE CANALE F = ALTEZZA FINALE CANALE
Dis. N° 0211 Dis. N° 0204
Pozzetti per larghezza canale mm 225/250 Pozzetti per larghezza canale mm >= 300 Pozzetti per larghezza canale mm 225/250 Pozzetti per larghezza canale mm >= 300
Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min Articolo Misure in mm PORTATA lt/min
Ø B C D H con kit senza kit Ø B C D H con kit senza kit Ø B C D H con kit senza kit Ø B C D H con kit senza kit

X27 75 F+70 20 F+130 60 120 X31 75 F+70 20 F+130 80 180 X35 50 F+60 20 F+110 50 80 X39 50 F+60 20 F+110 50 100
X28 75 F+110 50 F+170 60 120 X32 75 F+110 50 F+170 80 180 X36 63 F+50 20 F+115 60 120 X40 63 F+50 20 F+115 60 140

X29 110 F+70 20 F+130 60 120 X33 110 F+70 20 F+130 135 340 X37 75 F+55 50 F+130 60 120 X41 75 F+55 50 F+130 80 180
X30 110 F+110 50 F+170 60 120 X34 110 F+110 50 F+170 135 340 X38 110 F+50 50 F+160 60 120 X42 110 F+50 50 F+160 135 340
N.B. Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1 N.B. Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Linea 0940 SEZIONE CANALE SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
A
maglia 25x22, h 25
- Canale a griglia B
- Griglia standard maglia 25x22 h 25 Grigliato estraibile Grigliato estraibile
- A richiesta: Griglia A richiesta: bordi rinforzati maglia 25x22, h 25
- antibatterica e antiscivolo Art. “BGR” 2
- Bordi satinati a vista Autopendenza incorporata
- Pozzetto a tazza con scarico Ø 110 sul fondo del canale
- Con tazza sifonata estraibile art. H90 art. H91
- Cestello antiratto estraibile
- Vedi altre tipologie canale pag. 16 Ø 110 Dis. N° 0942 Ø 110 Dis. N° 0944
PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE SOPRA
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
Grigliato estraibile Grigliato estraibile
maglia 25x22, h 25
Comprensivo di maglia 25x22, h 25
Kit tazza sifonata ORIENTAMENTO DELLO SCARICO
e cestello D S -SINISTRO
D -DESTRO
estraibili art. H92 P -PROSEGUIMENTO
Cod. BB Dis. N° 0943 S Dis. N° 0945
Ø 110 P Ø 110 art. H93
