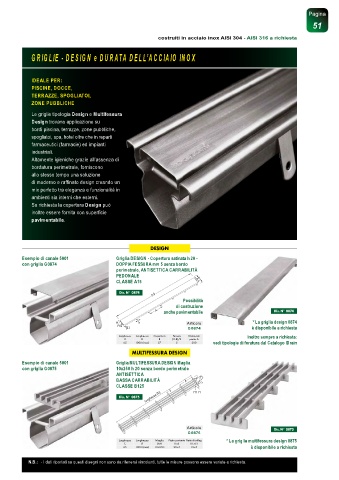

Page 11 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC

Pagina
51

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta

GRIGLIE - DESIGN e DURATA DELL’ACCIAIO INOX

IDEALE PER:
PISCINE, DOCCE,
TERRAZZE, SPOGLIATOI,
ZONE PUBBLICHE
Le griglie tipologia Design e Multifessura
Design trovano applicazione su
bordi piscina, terrazze, zone pubbliche,
spogliatoi, spa, hotel oltre che in reparti
farmaceutici (farmacie) ed impianti
industriali.
Altamente igieniche grazie all’assenza di
bordatura perimetrale, forniscono
allo stesso tempo una soluzione
di moderno e raffinato design creando un
mix perfetto tra eleganza e funzionalità in
ambienti sia interni che esterni.
Su richiesta la copertura Design può
inoltre essere fornita con superficie
pavimentabile.

DESIGN
Esempio di canale 5001 Griglia DESIGN - Copertura satinata h 20 -
con griglia G0874 DOPPIA FESSURA mm 5 senza bordo
perimetrale, ANTISETTICA CARRABILITÀ
PEDONALE
CLASSE A15 B D1

Dis. N° 0874
D2
Possibilità
di costruzione
A anche pavimentabile Dis. N° 0874
H S Articolo * La griglia design 0874
H1 S1 G0874 è disponibile a richiesta
Larghezza Lunghezza Copertura Fessure Distanziali Inoltre sempre a richiesta:
C D B (C-B)/2 piatto A
65 1000 (max) 57 5 200 vedi tipologie di foratura dal Catalogo IDrain
MULTIFESSURA DESIGN
Esempio di canale 5001 Griglia MULTIFESSURA DESIGN Maglia
con griglia G0875 10x250 h 20 senza bordo perimetrale
ANTISETTICA
BASSA CARRABILITÀ A B S1
(C)
CLASSE B125 S
Dis. N° 0875 Lunghezza (D) H1 H

Articolo Dis. N° 0875
G0875
Larghezza Lunghezza Maglia Piatto portante Piatto di colleg. * La griglia multifessura design 0875
C D BxA HxS H1xS1
65 1000 (max) 10x250 20x4 10x4 è disponibile a richiesta

N.B.: - I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate a richiesta.
