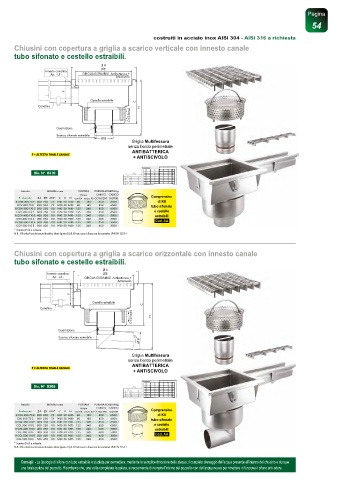

Page 14 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC

Pagina
54

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusini con copertura a griglia a scarico verticale con innesto canale
tubo sifonato e cestello estraibili.

A
Innesto canalina E
Art. - UI - GRIGLIA ESTRAIBILE Antibatterica +
Antiscivolo

F
Cestello estraibile C
Canalina H
D (Sifone)

Guarnizione
Scarico sifonato estraibile
Ø B
Griglia Multifessura
senza bordo perimetrale
ANTIBATTERICA
F = ALTEZZA FINALE CANALE
+ ANTISCIVOLO

Dis. N° 0310

Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A E Ø B* C D H con Kit senza Kit CONCENT DISTRIB Comprensivo
R CGV 300 75 E 300 250 75 F+80 20 F+150 80 180 850 6500 di Kit
CGV 300 75 E 300 250 75 F+120 50 F+190 80 180 850 6500 tubo sifonato
R CGV 300 110 E 300 250 110 F+80 20 F+180 135 340 850 6500
CGV 300 110 E 300 250 110 F+120 50 F+220 135 340 850 6500 e cestello
R CGV 400 110 E 400 350 110 F+80 20 F+180 135 340 600 5000 estraibili
CGV 400 110 E 400 350 110 F+120 50 F+220 135 340 600 5000
R CGV 500 110 E 500 450 110 F+80 20 F+180 135 340 450 3500 Cod. AA
CGV 500 110 E 500 450 110 F+120 50 F+220 135 340 450 3500
* Scarico Ø 63 a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Chiusini con copertura a griglia a scarico orizzontale con innesto canale
tubo sifonato e cestello estraibili.

A
Innesto canalina E
Art. - UI - GRIGLIA ESTRAIBILE Antibatterica +
Antiscivolo
F
Cestello estraibile
C
Canalina
D (Sifone) H

Guarnizione
Scarico sifonato estraibile 2°
Ø B
Griglia Multifessura
senza bordo perimetrale
ANTIBATTERICA
F = ALTEZZA FINALE CANALE
+ ANTISCIVOLO
Dis. N° 0305

Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO Comprensivo
R=ribassato A E Ø B* C D H con Kit senza Kit CONCENT DISTRIB
R CGL 300 75 E 300 250 75 F+80 20 F+190 80 180 850 6500 di Kit
CGL 300 75 E 300 250 75 F+120 50 F+230 80 180 850 6500 tubo sifonato
R CGL 300 110 E 300 250 110 F+80 20 F+235 135 340 850 6500
CGL 300 110 E 300 250 110 F+120 50 F+275 135 340 850 6500 e cestello
R CGL 400 110 E 400 350 110 F+80 20 F+235 135 340 600 5000 estraibili
CGL 400 110 E 400 350 110 F+120 50 F+275 135 340 600 5000
R CGL 500 110 E 500 450 110 F+80 20 F+235 135 340 450 3500 Cod. AA
CGL 500 110 E 500 450 110 F+120 50 F+275 135 340 450 3500
* Scarico Ø 63 a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Consigli: - La tipologia di sifone con tubo estraibile è studiata per permettere, mediante la semplice rimozione dello stesso, il completo drenaggio dell’acqua presente all’interno del chiusino e dunque
una totale pulizia del pozzetto. Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.
