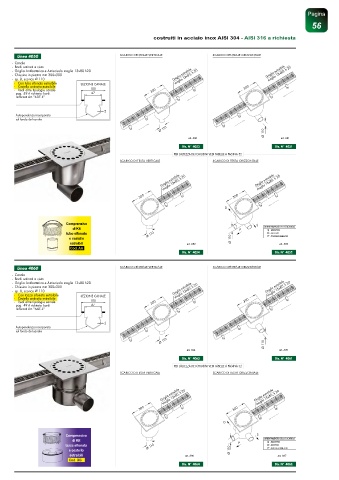

Page 16 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC

Pagina
56

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta

Linea 4050 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Canale
- Bordi satinati a vista
maglia 13x80, h 20
- Griglia Antibatterica e Antiscivolo maglia 13x80 h20 Griglia estraibile
- Chiusino in piastra mm 300x300 Griglia estraibile maglia 13x80, h 20
- sp. 8, scarico Ø 110
- Con tubo sifonato estraibile SEZIONE CANALE
- Cestello antiratto estraibile 100 300
- Vedi altre tipologie canale 300
pag. 49 A richiesta: bordi 67
rinforzati Art. “ART.2”
2
Autopendenza incorporata
sul fondo del canale
Ø 110
Ø 110
art. A90 art. A91
Dis. N° 4053 Dis. N° 4051
PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE A PAGINA 52
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE

Griglia estraibile Griglia estraibile
maglia 13x80, h 20
maglia 13x80, h 20
300 300

D

Comprensivo S
di Kit P ORIENTAMENTO DELLO SCARICO
S -SINISTRO
tubo sifonato Ø 110 D -DESTRO
e cestello Ø 110 P -PROSEGUIMENTO
estraibili art. A92 art. A93
Cod. AA
Dis. N° 4054 Dis. N° 4052
Linea 4060 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Canale
- Bordi satinati a vista
maglia 13x80, h 20
- Griglia Antibatterica e Antiscivolo maglia 13x80 h20
- Chiusino in piastra mm 300x300 Griglia estraibile Griglia estraibile
- sp. 8, scarico Ø 110 maglia 13x80, h 20
- Con tazza sifonata estraibile SEZIONE CANALE
- Cestello antiratto estraibile 100 300
- Vedi altre tipologie canale 300
pag. 49 A richiesta: bordi 67
rinforzati Art. “ART.2”
2
Autopendenza incorporata
sul fondo del canale
Ø 110 Ø 110
art. A94 art. A95
Dis. N° 4063 Dis. N° 4061
PER L’ALTEZZA DEI CHIUSINI VEDI TABELLE A PAGINA 52
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE

Griglia estraibile Griglia estraibile
maglia 13x80, h 20
maglia 13x80, h 20
300 300

D

Comprensivo S
di Kit ORIENTAMENTO DELLO SCARICO
S -SINISTRO
tazza sifonata Ø 110 P D -DESTRO
e cestello Ø 110 P -PROSEGUIMENTO
estraibili art. A96 art. A97
Cod. BB
Dis. N° 4064 Dis. N° 4062
