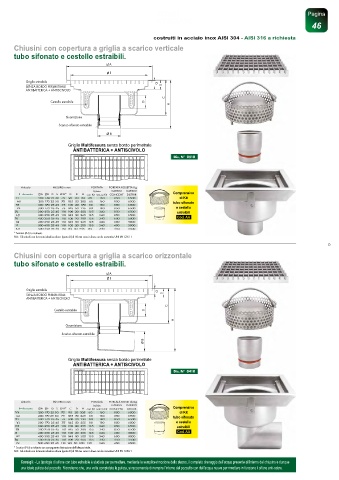

Page 6 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC
P. 6
Pagina
46
costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusini con copertura a griglia a scarico verticale
tubo sifonato e cestello estraibili.
A
E
Griglia estraibile G
SENZA BORDO PERIMETRALE S
ANTIBATTERICA + ANTISCIVOLO
C
Cestello estraibile D
H
Guarnizione
Scarico sifonato estraibile
Ø B
Griglia Multifessura senza bordo perimetrale
ANTIBATTERICA + ANTISCIVOLO
Dis. N° 0510
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A E G S Ø B* C D H con Kit senza Kit CONCENT DISTRIB Comprensivo
L1 200 170 25 30 75 95 20 165 60 160 850 6500 di Kit
M1 200 170 25 30 75 135 50 205 60 160 850 6500
N1 300 170 25 45 75 100 20 170 80 180 850 6500 tubo sifonato
O1 300 170 25 45 75 145 50 215 80 180 850 6500 e cestello
P1 300 250 25 45 110 100 20 200 135 340 850 6500 estraibili
Q1 300 250 25 45 110 145 50 245 135 340 850 6500
R1 400 350 25 45 110 100 20 200 135 340 600 5000 Cod. AA
S1 400 350 25 45 110 145 50 245 135 340 600 5000
T1 500 450 25 45 110 100 20 200 135 340 450 3500
U1 500 450 25 45 110 145 50 245 135 340 450 3500
* Scarico Ø 63 a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
D
Chiusini con copertura a griglia a scarico orizzontale
tubo sifonato e cestello estraibili.
A
E
Griglia estraibile
G
SENZA BORDO PERIMETRALE S
ANTIBATTERICA + ANTISCIVOLO
C
Cestello estraibile D
H
Guarnizione
Scarico sifonato estraibile
Ø B
Griglia Multifessura senza bordo perimetrale
ANTIBATTERICA + ANTISCIVOLO
Dis. N° 0410
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A E G S Ø B* C D H con Kit senza Kit CONCENT DISTRIB Comprensivo
V1 200 170 25 30 75 95 20 205 60 160 850 6500 di Kit
Z1 200 170 25 30 75 135 50 245 60 160 850 6500
X1 300 170 25 45 75 100 20 210 80 180 850 6500 tubo sifonato
Y1 300 170 25 45 75 145 50 255 80 180 850 6500 e cestello
W1 300 250 25 45 110 100 20 255 135 340 850 6500 estraibili
K1 300 250 25 45 110 145 50 300 135 340 850 6500
JJ 400 350 25 45 110 100 20 255 135 340 600 5000 Cod. AA
A2 400 350 25 45 110 145 50 300 135 340 600 5000
B2 500 450 25 45 110 100 20 255 135 340 450 3500
C2 500 450 25 45 110 145 50 300 135 340 450 3500
* Scarico Ø 63 a richiesta con conseguente diminuzione dell’altezza totale.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Consigli: - La tipologia di sifone con tubo estraibile è studiata per permettere, mediante la semplice rimozione dello stesso, il completo drenaggio dell’acqua presente all’interno del chiusino e dunque
una totale pulizia del pozzetto. Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.
