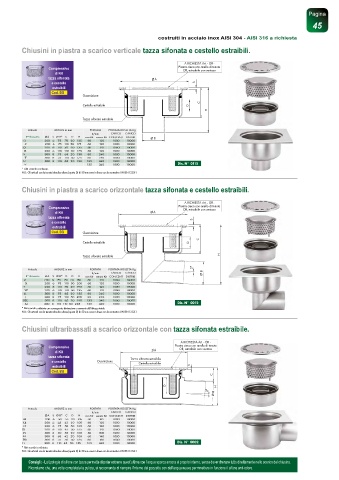

Page 5 - BORIN - CANALETTE E TOMBINI - TOTAL HYGENIC
P. 5
Pagina
45
costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusini in piastra a scarico verticale tazza sifonata e cestello estraibili.
A RICHIESTA Art. - OR -
Comprensivo Piastra cieca con anello di tenuta
OR, estraibile con ventosa
di Kit
tazza sifonata A
e cestello S
estraibili
Cod. BB
Guarnizione
C
Cestello estraibile D
H
Tazza sifonata estraibile
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
R=ribassato A S Ø B* C D H con Kit senza Kit CONCENT DISTRIB Ø B
O 200 6 75 70 20 135 60 120 1000 10000
P 200 6 75 110 50 175 60 120 1000 10000
Q 200 6 110 70 20 135 60 120 1000 10000
R 200 6 110 110 50 175 60 120 1000 10000
S 300 8 75 65 20 130 80 240 1000 10000
T 300 8 75 110 50 175 80 240 1000 10000
U 300 8 110 65 20 130 135 340 1000 10000
V 135 340 1000 10000 Dis. N° 0115
* Altri scarichi a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Chiusini in piastra a scarico orizzontale tazza sifonata e cestello estraibili.
A RICHIESTA Art. - OR -
Comprensivo Piastra cieca con anello di tenuta
OR, estraibile con ventosa
di Kit A
tazza sifonata S
e cestello
estraibili
Cod. BB Guarnizione
C
Cestello estraibile D
Tazza sifonata estraibile H
2°
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO Ø B
R=ribassato A S Ø B* C D H con Kit senza Kit CONCENT DISTRIB
Z 200 6 75 70 20 160 60 120 1000 10000
X 200 6 75 110 50 200 60 120 1000 10000
Y 200 6 110 70 20 195 60 120 1000 10000
W 200 6 110 110 50 235 60 120 1000 10000
K 300 8 75 65 20 155 80 240 1000 10000
J 300 8 75 110 50 200 80 240 1000 10000
KK 300 8 110 65 20 190 135 340 1000 10000
A1 300 8 110 110 50 235 135 340 1000 10000 Dis. N° 0012
* Altri scarichi a richiesta con conseguente diminuzione o aumento dell’altezza totale.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Chiusini ultraribassati a scarico orizzontale con tazza sifonata estraibile.
A RICHIESTA Art. - OR -
Comprensivo Piastra cieca con anello di tenuta
OR, estraibile con ventosa
di Kit A
tazza sifonata Tazza sifonata estraibile
e cestello Guarnizione Cestello estraibile
estraibili S
Cod. BB
C
D H
2°
Ø B
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
It/min CARICO CARICO
A S Ø B* C D H con Kit senza Kit CONCENT DISTRIB
B1 200 6 50 55 20 105 50 80 1000 10000
C1 200 6 63 42 20 105 60 120 1000 10000
D1 200 6 75 50 50 125 60 120 1000 10000
E1 200 6 110 45 50 155 60 120 1000 10000
F1 300 8 50 55 20 105 50 100 1000 10000
G1 300 8 63 42 20 105 60 140 1000 10000
H1 300 8 75 50 50 125 80 180 1000 10000
I1 300 8 110 45 50 155 125 340 1000 10000 Dis. N° 0002
* Altri scarichi a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Consigli: - La tipologia di sifone con tazza permette di poter estrarre quest’ultima con l’acqua sporca ancora al proprio interno, senza dover drenare tutto direttamente nello scarico del chiusino.
Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.
