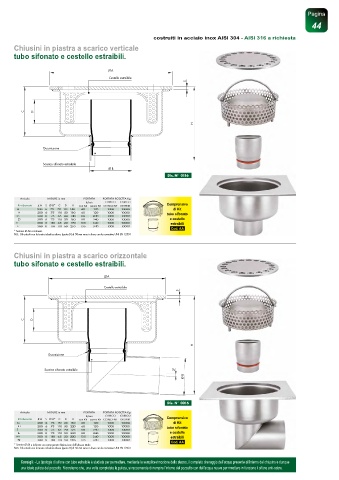

P. 4

Pagina
                                                                                                               44


                                                       costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
      Chiusini in piastra a scarico verticale
      tubo sifonato e cestello estraibili.


                                         A
                                       Cestello estraibile
                                                                  S




         C   D

                                                                     H



                Guarnizione


                Scarico sifonato estraibile
                                       Ø B
                                                            Dis. N°  0116



        Articolo  MISURE in mm  PORTATA  PORTATA ROSETTA Kg
                               It/min  CARICO  CARICO
       R=ribassato   A  S Ø B*  C  D  H  con Kit  senza Kit CONCENT  DISTRIB  Comprensivo
       A      200    6    75    70    20    140  60  120  1000  10000  di Kit
       B      200  6  75  110 50  180  60  120  1000  10000  tubo sifonato
       C      300  8  75  65  20  140  80  240  1000  10000
       D      300  8  75  110 50  180  80  240  1000  10000  e cestello
       E      300  8  110  65  20  170  135  340  1000  10000  estraibili
       F      300  8  110 110 50  210  135  340  1000  10000
      * Scarico Ø 63 a richiesta.                            Cod. AA
      N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
      Chiusini in piastra a scarico orizzontale
      tubo sifonato e cestello estraibili.

                                       A
                                      Cestello estraibile
                                                                S




         C  D



                                                                     H
                  Guarnizione


                 Scarico sifonato estraibile                  2°
                                                                 Ø B




                                                            Dis. N°  0016
        Articolo  MISURE in mm  PORTATA  PORTATA ROSETTA Kg
                               It/min  CARICO  CARICO
       R=ribassato   A  S Ø B*  C  D  H  con Kit  senza Kit CONCENT  DISTRIB  Comprensivo
       G      200  6  75  70  20  180  60  120  1000  10000   di Kit
       H      200  6  75  110 50  220  60  120  1000  10000  tubo sifonato
       I      300  8  75  65  20  175  80  240  1000  10000
       L      300  8  75  110 50  220  80  240  1000  10000  e cestello
       M      300  8  110  65  20  220  135  340  1000  10000  estraibili
       N      300  8  110 110 50  265  135  340  1000  10000
      * Scarico Ø 63 a richiesta con conseguente diminuzione dell’altezza totale.  Cod. AA
      N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
        Consigli: - La tipologia di sifone con tubo estraibile è studiata per permettere, mediante la semplice rimozione dello stesso, il completo drenaggio dell’acqua presente all’interno del chiusino e dunque
        una totale pulizia del pozzetto. Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.
