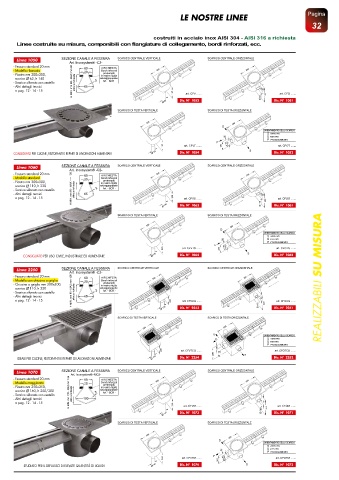

LE NOSTRE LINEE Pagina
32

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Linee costruite su misura, componibili con flangiature di collegamento, bordi rinforzati, ecc.

Linea 1050 SEZIONE CANALE A FESSURA SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
Art. Inoxsystem® -C2-
- Fessura standard 20 mm 60 A RICHIESTA:
- Modello ribassato 20 Bordi rinforzati 300 300
preriempiti
- Piastra mm 300x300, in resina rigida
scarico 63, h 140 2 autoaggrappante
- Scarico sifonato con cestello H MIN. mm 68 - MAX mm 90 Art. - BCR -
- Altri dettagli tecnici altre a richiesta 65
a pag. 12 - 14 - 15 140 art. CFV ....... 35 140 art. CFO .......
63 Ø Dis. N° 1053 Ø 63 Dis. N° 1051
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
300 300
D
ORIENTAMENTO DELLO SCARICO
S -SINISTRO
35 D -DESTRO
P -PROSEGUIMENTO
P 63
140 art. CFVT ....... 140 Ø art. CFOT .......
CONSIGLIATO PER CUCINE, RISTORANTI E REPARTI DI LAVORAZIONI ALIMENTARI Ø 63 Dis. N° 1054 S Dis. N° 1052
Linea 1060 SEZIONE CANALE A FESSURA SCARICO CENTRALE VERTICAL E SCARICO CENTRALE ORIZZONTALE
Art. Inoxsystem® -C2-
- Fessura standard 20 mm 60 A RICHIESTA: 300 300
- Modello standard 20 Bordi rinforzati
preriempiti
- Piastra mm 300x300, in resina rigida
scarico 110, h 220 autoaggrappante
- Scarico sifonato con cestello H MIN. mm 80 - MAX mm 128 2 Art. - BCR -
- Altri dettagli tecnici altre a richiesta 65 50
a pag. 12 - 14 - 15 110 220 Dis. N° 1063 Ø 110 220 Dis. N° 1061
art. CFVS .......
art. CFOS .......
SCARICO DI TESTA VERTICALE Ø SCARICO DI TESTA ORIZZONTALE
300 300
D
ORIENTAMENTO DELLO SCARICO
S -SINISTRO
50 D -DESTRO
P -PROSEGUIMENTO
P 110
220 art. CFVTS ....... 220 Ø art. CFOTS .......
CONSIGLIATO PER USO CIVILE, INDUSTRIALE ED ALIMENTARE Ø 110 Dis. N° 1064 S Dis. N° 1062
Linea 2250 SEZIONE CANALE A FESSURA SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
Art. Inoxsystem® -C2-
- Fessura standard 20 mm 60 A RICHIESTA: 300
- Modello con chiusino a griglia 20 Bordi rinforzati 300 REALIZZABILI SU MISURA
preriempiti
- Chiusino a griglia mm 300x300, in resina rigida
- scarico 110, h 220 autoaggrappante Inoxsystem Inoxsystem
- Scarico sifonato con cestello H MIN. mm 80 - MAX mm 128 2 Art. - BCR -
- Altri dettagli tecnici altre a richiesta 65 50
a pag. 12 - 14 - 15 110 220 Dis. N° 2253 Ø 110 220 Dis. N° 2251
art. CFOCG .......
art. CFVCG .......
SCARICO DI TESTA VERTICALE Ø SCARICO DI TESTA ORIZZONTALE
300 300
D ORIENTAMENTO DELLO SCARICO
Inoxsystem P Inoxsystem S -SINISTRO
D -DESTRO
P -PROSEGUIMENTO
50
220 art. CFVTCG ....... art. CFOTCG .......
220 Ø 110 S
IDEALE PER CUCINE, RISTORANTI E REPARTI DI LAVORAZIONI ALIMENTARI Ø 110 Dis. N° 2254 Dis. N° 2252
Linea 1070 SEZIONE CANALE A FESSURA SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
Art. Inoxsystem® -MC2-
- Fessura standard 20 mm 60 A RICHIESTA:
- Modello maggiorato 20 Bordi rinforzati 350 350
preriempiti
- Piastra mm 350x350, in resina rigida
scarico 160, h 250/300 H MIN. mm 100 - MAX mm 196 2 autoaggrappante
- Scarico sifonato con cestello Art. - BCR -
- Altri dettagli tecnici altre a richiesta 100
a pag. 12 - 14 - 15 art. CFVM ....... art. CFOM .......
Dis. N° 1073 Ø Dis. N° 1071
Ø
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
350
D 350
ORIENTAMENTO DELLO SCARICO
S -SINISTRO
D -DESTRO
P -PROSEGUIMENTO
P
art. CFVTM ....... Ø art. CFOTM .......
STUDIATO PER IL DEFLUSSO DI ELEVATE QUANTITÀ DI LIQUIDI Ø Dis. N° 1074 S Dis. N° 1072
