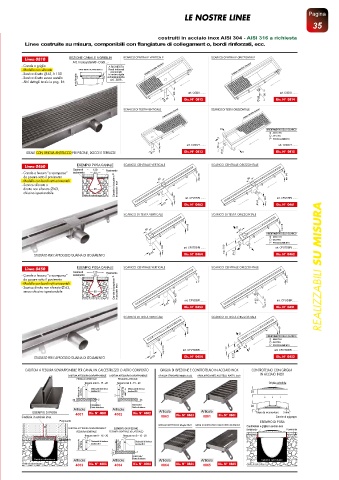

LE NOSTRE LINEE Pagina
35

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Linee costruite su misura, componibili con flangiature di collegament o, bordi rinforzati, ecc.

Linea 0810 SEZIONE CANALE A GRIGLIA SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
Art. Inoxsystem® -CGS...-
- Canale a griglia A RICHIESTA:
- Modello non sifonato VEDI TABELLA A PAGINA 16 Bordi rinforzati Grigliato Estraibile Standard Inoxsystem Grigliato Estraibile Standard Inoxsystem
preriempiti
- Scarico diretto 63, h 100 in resina rigida
- Scarico diretto senza cestello 25 autoaggrappante
Art. - BGR -
- Altri dettagli tecnici a pag. 16 a richiesta 2
100 art. CGDV ....... 100 art. CGDO .......
63 Ø Dis. N° 0812 Ø 63 Dis. N° 0814
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
Grigliato Estraibile Standard Grigliato Estraibile Standard
Inoxsystem Inoxsystem
D ORIENTAMENTO DELLO SCARICO
S -SINISTRO
D -DESTRO
P
P -PROSEGUIMENTO
art. CGDVT ....... art. CGDOT .......
100 100
IDEALE CON GRIGLIA ANTITACCO PER PISCINE, DOCCE E TERRAZZE Ø 63 Dis. N° 0813 Ø 63 S Dis. N° 0815
Linea 0460 ESEMPIO POSA CANALE SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
60
Guaina di 120 Pavimento
- Canale a fessura “a scomparsa“ isolamento 20
- da posare sotto il pavimento min 68 80 min 68
- Modello con bordi retti orizzontali 2 80
- Scarico sifonato o Canale Inoxsystem ®
- diretto non sifonato 63, 65 in acciaio inox
- chiusino ispezionabile
Getto di calcestruzzo art. CFVDBRI ....... art. CFODBRI .......
63 max 100 Dis. N° 0463 63 max 100 Dis. N° 0461
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE

80 min 68 D 80 min 68
ORIENTAMENTO DELLO SCARICO
S -SINISTRO
D -DESTRO
P -PROSEGUIMENTO
P
max 100 art. CFVTDBRI ....... max 100 S art. CFOTDBRI .......
63 63
STUDIATO PER L’APPOGGIO GUAINA DI ISOLAMENTO Dis. N° 0464 Dis. N° 0462
Linea 0450 ESEMPIO POSA CANALE SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE REALIZZABILI SU MISURA
60
Guaina di 120 Pavimento
- Canale a fessura “a scomparsa“ isolamento 20
- da posare sotto il pavimento min 68 min 68
- Modello con bordi retti orizzontali 2
- Scarico diretto non sifonato 63, Canale Inoxsystem ®
- senza chiusino ispezionabile 65 in acciaio inox
Getto di calcestruzzo max 100 art. CFVDBR ....... 63 art. CFODBR.......
63 max 100
Dis. N° 0453 Dis. N° 0451
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
min 68 D min 68
ORIENTAMENTO DELLO SCARICO
S -SINISTRO
D -DESTRO
P -PROSEGUIMENTO
max 100 art. CFVTDBR ....... max 100 P S art. CFOTDBR .......
STUDIATO PER L’APPOGGIO GUAINA DI ISOLAMENTO 63 Dis. N° 0454 63 Dis. N° 0452

CADITOIA A FESSURA SOVRAPPONIBILE PER CANALI IN CALCESTRUZZO O ALTRO COMPOSTO GRIGLIA DI ISPEZIONE E CONTROTELAIO IN ACCIAIO INOX CONTROTELAIO CON GRIGLIA
IN ACCIAIO INOX
CADITOIA A FESSURA SOVRAPPONIBILE CADITOIA A FESSURA SOVRAPPONIBILE GRIGLIA STANDARD Maglia 25x22 GRIGLIA PESANTE A LISTELLI PIATTO 25x8
FESSURA CENTRALE FESSURA LATERALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20 Griglia estraibile
Altezza da definire Distanziali di rinforzo 2 Altezza da definire Distanziali di rinforzo 25
tondino Ø 8
tondino Ø 8
25 2 25
Distanziale / Distanziale / 28
Articolo Piatto di rinforzo Articolo Piatto di rinforzo
ESEMPIO DI POSA Dis. N° 4001 Dis. N° 4002 Articolo Articolo Telaio da incementare 3 mm
Caditoia in acciaio inox 4001 4002 0863 Dis. N° 0863 0861 Dis. N° 0861 Zanche di aggrappo
Pavimento ESEMPIO DI POSA
GRIGLIA ANTITACCO Maglia 50x11 GRIGLIA IN PIASTRA CON DOPPIA FESSURA Controtelaio e griglia in acciaio inox
CADITOIA A FESSURA SOVRAPPONIBILE ELEMENTO DI ISPEZIONE Sottofondo Pavimento
FESSURA CENTRALE FESSURA CENTRALE (O LATERALE)
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
Sottofondo 2 Distanziali di rinforzo Distanziali di rinforzo
Altezza da definire tondino Ø 8 Altezza da definire tondino Ø 8
25 2
Distanziale /
Canale in calcestruzzo Articolo Articolo Piatto di rinforzo Articolo Articolo Canale in calcestruzzo
Getto di calcestruzzo Dis. N° 4003 Dis. N° 4004 Dis. N° 0864 Dis. N° 0865 Getto di calcestruzzo
4003 4004 0864 0865
