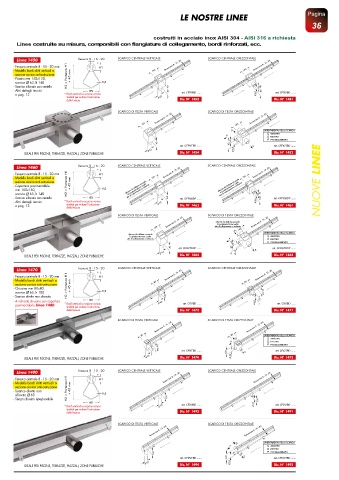

Page 35 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

LE NOSTRE LINEE Pagina
36

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Linee costruite su misura, componibili con flangiature di collegamento, bordi rinforzati, ecc.

Linea 1450 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura centrale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 150 150
- sezione conica anti-ostruzione H2 = Partenza H1
- Piastra mm 150x150, + 45 mm
- scarico 63, h 140 1,5
- Scarico sifonato con cestello 35
- Altri dettagli tecnici 65 140 140
- a pag. 13 * Bordi verticali a sezione conica art. CFRVBD ....... 63 art. CFROBD .......
studiati per evitare l’ostruzione 63
della fessura Dis. N° 1453 Dis. N° 1451
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
150 150
D ORIENTAMENTO DELLO SCARICO
S -SINISTRO
P D -DESTRO
P -PROSEGUIMENTO
35
140 140
art. CFRVTBD ....... S art. CFROTBD .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1454 Dis. N° 1452
Linea 1460 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura centrale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 150 150
- sezione conica anti-ostruzione H2 = Partenza H1 NUOVE LINEE
la pavimentazione scelta
la pavimentazione scelta
- Copertura pavimentabile + 45 mm altezza da definire secondo altezza da definire secondo
- mm 150x150, 1,5 vite di sollevamento a richiesta vite di sollevamento a richiesta
- scarico 63, h 140 35
- Scarico sifonato con cestello 65 140 art. CFRVBDP ....... 140 art. CFROBDP .......
- Altri dettagli tecnici * Bordi verticali a sezione conica 63 63
- a pag. 13 studiati per evitare l’ostruzione Dis. N° 1463 Dis. N° 1461
della fessura
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 altezza da definire secondo fessura mm 8 - 15 - 20
la pavimentazione scelta
150 vite di sollevamento a richiesta 150
altezza da definire secondo D ORIENTAMENTO DELLO SCARICO
la pavimentazione scelta S -SINISTRO
vite di sollevamento a richiesta P D -DESTRO
P -PROSEGUIMENTO
35
140 art. CFRVTBDP ....... 140 S art. CFROTBDP .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1464 Dis. N° 1462
Linea 1470 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura centrale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 80 80
- sezione conica anti-ostruzione H2 = Partenza H1
- Chiusino mm 80x80, + 45 mm
- scarico 63, h 100 1,5 max 90
- Scarico diretto non sifonato 100
- A richiesta chiusino con copertura 65 63 63 100
- pavimentabile Linea 1480 * Bordi verticali a sezione conica art. CRVBD ....... art. CROBD .......
studiati per evitare l’ostruzione
della fessura Dis. N° 1473 Dis. N° 1471
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
80 80 ORIENTAMENTO DELLO SCARICO
D S -SINISTRO
P D -DESTRO
P -PROSEGUIMENTO
max 90
100 art. CRVTBD ....... 100 S art. CROTBD .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1474 Dis. N° 1472
Linea 1490 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura centrale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a
- sezione conica anti-ostruzione H2 = Partenza H1 + 45 mm
- Scarico diretto non
- sifonato 63 1,5
- Senza chiusino ispezionabile 100 100
65
* Bordi verticali a sezione conica 63 art. CFDVBD ....... 63 art. CFDOBD .......
studiati per evitare l’ostruzione
della fessura Dis. N° 1493 Dis. N° 1491
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
D ORIENTAMENTO DELLO SCARICO
P S -SINISTRO
D -DESTRO
100 P -PROSEGUIMENTO
art. CFDVTBD ....... 100 S art. CFDOTBD .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1494 Dis. N° 1492
