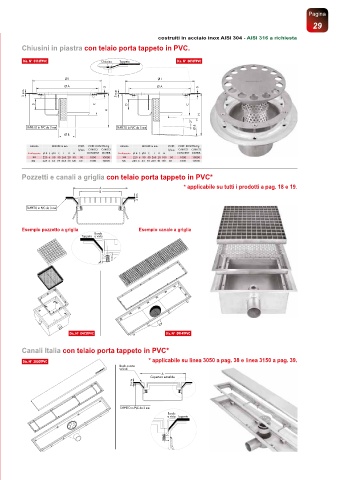

Page 28 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
29

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusini in piastra con telaio porta tappeto in PVC.

Dis. N° 0113TPVC Chiusino Tappeto Dis. N° 0010TPVC

Ø I Ø I
Ø A S Ø A S
3 mm 3 mm

D C D C
H
H
2°
TAPPETO in PVC da 3 mm TAPPETO in PVC da 3 mm Ø B
Ø B

Articolo MISURE in mm PORT. PORT. ROSETTA Kg Articolo MISURE in mm PORT. PORT. ROSETTA Kg
lt/min CARICO CARICO lt/min CARICO CARICO
R=ribassato Ø A S Ø B C I D H CONCENT DISTRIB R=ribassato Ø A S Ø B C I D H CONCENT DISTRIB
383 225 6 50 50 265 20 90 50 1000 10000 385 225 6 50 50 265 20 105 50 1000 10000

225 6 63 75 265 40 120 60 1000 10000 386 225 6 63 75 265 40 140 60 1000 10000

Pozzetti e canali a griglia con telaio porta tappeto in PVC*
A * applicabile su tutti i prodotti a pag. 18 e 19.
B
3 mm
TAPPETO in PVC da 3 mm
Esempio pozzetto a griglia Esempio canale a griglia
Bordo
Tappeto a vista

Dis. N° 0412TPVC Dis. N° 0914TPVC

Canali Italia con telaio porta tappeto in PVC*

Dis. N° 3050TPVC * applicabile su linea 3050 a pag. 38 e linea 3150 a pag. 39.
Bordi a vista
satinati
A
Copertura estraibile
3 mm

TAPPETO in PVC da 3 mm
Bordo
a vista Tappeto
