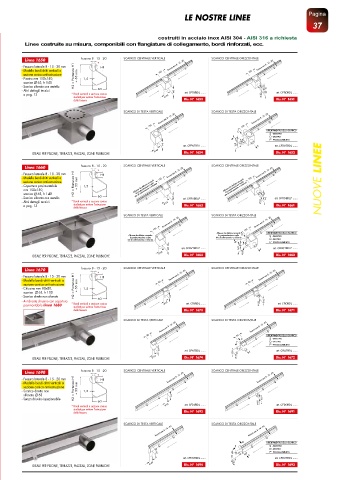

Page 36 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

LE NOSTRE LINEE Pagina
37

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Linee costruite su misura, componibili con flangiature di collegamento, bordi rinforzati, ecc.

Linea 1650 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura laterale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 150 150
- sezione conica anti-ostruzione H2 = Partenza H1
- Piastra mm 150x150, + 55 mm 1,5
- scarico 63, h 140
- Scarico sifonato con cestello
- Altri dettagli tecnici 60 140 140 35
- a pag. 13 * Bordi verticali a sezione conica 63 art. CFRVBDL ....... 63 art. CFROBDL .......
studiati per evitare l’ostruzione
della fessura Dis. N° 1653 Dis. N° 1651
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
150 150
D ORIENTAMENTO DELLO SCARICO
S -SINISTRO
P D -DESTRO
35 63 P -PROSEGUIMENTO
140 art. CFRVTBDL ....... 140 S art. CFROTBDL .......
63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1654 Dis. N° 1652
Linea 1660 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura laterale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 150 150
- sezione conica anti-ostruzione NUOVE LINEE
la pavimentazione scelta
la pavimentazione scelta
- Copertura pavimentabile H2 = Partenza H1 + 55 mm 1,5 Altezza da definire secondo Altezza da definire secondo
- mm 150x150, vite di sollevamento a richiesta vite di sollevamento a richiesta
- scarico 63, h 140 35
- Scarico sifonato con cestello 60 140 art. CFRVBDLP ....... 140 art. CFROBDLP .......
- Altri dettagli tecnici * Bordi verticali a sezione conica 63 63
- a pag. 13 studiati per evitare l’ostruzione Dis. N° 1663 Dis. N° 1661
della fessura
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
150 150
Altezza da definire secondo ORIENTAMENTO DELLO SCARICO
Altezza da definire secondo la pavimentazione scelta D S -SINISTRO
la pavimentazione scelta vite di sollevamento a richiesta
vite di sollevamento a richiesta P D -DESTRO
P -PROSEGUIMENTO
35
140 art. CFRVTBDLP ....... 140 S art. CFROTBDLP .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1664 Dis. N° 1662
Linea 1670 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura laterale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a 80 80
- sezione conica anti-ostruzione H2 = Partenza H1
- Chiusino mm 80x80, + 55 mm 1,5
- scarico 63, h 100
- Scarico diretto non sifonato 60 100
- A richiesta chiusino con copertura 63 100
- pavimentabile Linea 1680 * Bordi verticali a sezione conica art. CRVBDL ....... 63 art. CROBDL .......
studiati per evitare l’ostruzione
della fessura Dis. N° 1673 Dis. N° 1671
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
80 80 ORIENTAMENTO DELLO SCARICO
D S -SINISTRO
P D -DESTRO
P -PROSEGUIMENTO
100 art. CRVTBDL ....... 100 S art. CROTBDL .......
63 Dis. N° 1674 63 Dis. N° 1672
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE
Linea 1690 fessura 8 - 15 - 20 SCARICO CENTRALE VERTICALE SCARICO CENTRALE ORIZZONTALE
- Fessura laterale 8 - 15 - 20 mm H1 fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20
- Modello bordi dritti verticali a
- sezione conica anti-ostruzione H2 = Partenza H1 + 55 mm
- Scarico diretto non 1,5
- sifonato 63 100
- Senza chiusino ispezionabile 60 63 100
* Bordi verticali a sezione conica 63 art. CFDVBDL ....... art. CFDOBDL .......
studiati per evitare l’ostruzione
della fessura Dis. N° 1693 Dis. N° 1691
SCARICO DI TESTA VERTICALE SCARICO DI TESTA ORIZZONTALE
fessura mm 8 - 15 - 20 fessura mm 8 - 15 - 20

D ORIENTAMENTO DELLO SCARICO
P S -SINISTRO
D -DESTRO
100 S P -PROSEGUIMENTO
art. CFDVTBDL ....... 100 art. CFDOTBDL .......
63 63
IDEALE PER PISCINE, TERRAZZE, PIAZZALI, ZONE PUBBLICHE Dis. N° 1694 Dis. N° 1692
