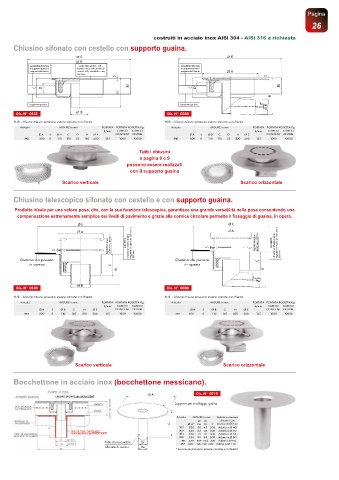

Page 25 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
26

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusino sifonato con cestello con supporto guaina.
Ø E Ø E
A
possibilità di fornire A RICHIESTA Art. - OR - possibilità di fornire
il supporto guaina a Piastra cieca con anello di il supporto guaina a
esigenza del cliente tenuta OR, estraibile con esigenza del cliente A
ventosa.
S S
80 80
C D C D
H
H
supporto guaina supporto guaina 2°
Ø B
Dis. N° 0135 Ø B Dis. N° 0035
N.B. - Alcune misure possono essere variate a richiesta N.B. - Alcune misure possono essere variate a richiesta
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
lt/min CARICO CARICO lt/min CARICO CARICO
A S Ø B C D H Ø E CONCENT DISTRIB A S Ø B C D H Ø E CONCENT DISTRIB
348 300 8 110 110 55 180 400 135 1000 10000 349 300 8 110 110 55 220 400 135 1000 10000
Tutti i chiusini
a pagina 8 e 9
possono essere realizzati
con il supporto guaina
Scarico verticale Scarico orizzontale

Chiusino telescopico sifonato con cestello e con supporto guaina.
Prodotto ideale per una veloce posa, che, con la sua funzione telescopica, garantisce una grande versatilità nella posa consentendo una
compensazione estremamente semplice dei livelli di pavimento e grazie alla cornice circolare permette il fissaggio di guaina, in opera.
Ø E Ø E
A A
Regolabile in opera da 30* mm a 130* mm A RICHIESTA: Chiusino con innesto canalina. Regolabile in opera da 100* mm a S Regolabile in opera da 30* mm a 130* mm A RICHIESTA: Chiusino con innesto canalina. Regolabile in opera da 100* mm a

S 200* mm 200* mm
Guaina da posare Guaina da posare C
in opera C in opera
H H
2°
Ø B
Ø B
Dis. N° 0130 Dis. N° 0030
N.B. - Alcune misure possono essere variate a richiesta N.B. - Alcune misure possono essere variate a richiesta
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
lt/min CARICO CARICO lt/min CARICO CARICO
A S Ø B C H Ø E CONCENT DISTRIB A S Ø B C H Ø E CONCENT DISTRIB
350 300 8 110 140 210 500 135 1000 10000 351 300 8 110 140 250 500 135 1000 10000

Scarico verticale Scarico orizzontale

Bocchettone in acciaio inox (bocchettone messicano).

Ø A Dis. N° 0710
CHIUSINO SIFONATO tipo INOXSYSTEM ®
Supporto per incollaggio guaina

Articolo MISURE in mm Adatto a ricevere
Ø Ø chiusino con
C Ø A* De Di C scarico di Ø max
352 330 50 45 300 Adatto a Ø 40
353 330 63 58 300 Adatto a Ø 50
IN ACCIAIO INOX (Tipo INOXSYSTEM ® ) 354 330 75 70 300 Adatto a Ø 63
355 330 90 85 300 Adatto a Ø 80
Adatto a Ø 90
330
356
109 104 300
Tubo da raccordare Di 330 125 120 300 Adatto a Ø 110
alla rete di scarico De
*Le misure possono essere variate a richiesta
