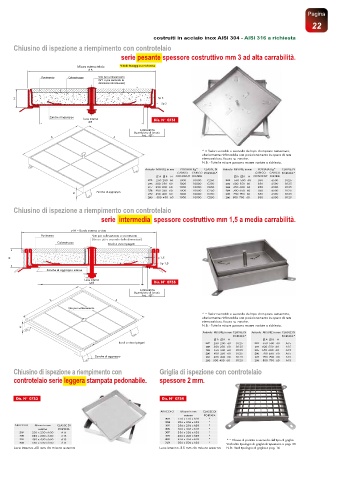

Page 21 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
22

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusino di ispezione a riempimento con controtelaio
serie pesante spessore costruttivo mm 3 ad alta carrabilità.
Misura esterno telaio
A
PavimentoC oC alcestruzzo Vite per sollevamento
(N°1 o più secondo le
dimensioni del sigillo)
dimensioni del chiusino)
H Sp 3m
Sp 3m

Zanche di aggrappo
Luce interna Dis. N° 0751
B
A RICHIESTA
Guarnizione di tenuta
A A Art. -GT-

* = Valori variabili a seconda del tipo di impasto cementizio,
ulteriormente rinforzabile con posizionamento in opera di rete
elettrosaldata, fissata su zanche.
N.B. - Tutte le misure possono essere variate a richiesta.
Articolo MISURE in mm PORTATA Kg* CLASSE DI Articolo MISURE in mm PORTATA Kg* CLASSE DI
CARICO CARICO PORTATA* CARICO CARICO PORTATA*
A B H CONCENT DISTRIB A B H CONCENT DISTRIB
275 250 200 60 1000 10000 C250 281 550 500 60 850 6500 B125

276 300 250 60 1000 10000 C250 282 600 550 60 850 6500 B125

277 350 300 60 1000 10000 C250 283 650 600 60 850 6500 B125

Zanche di aggrappo 278 400 350 60 1000 10000 C250 284 700 650 60 850 6500 B125

H 279 450 400 60 1000 10000 C250 285 750 700 60 850 6500 B125
280 500 450 60 1000 10000 C250 286 800 750 60 850 6500 B125
Chiusino di ispezione a riempimento con controtelaio
serie intermedia spessore costruttivo mm 1,5 a media carrabilità.
A = Bordo esterno a vista
Pavimento Vite per sollevamento a scorrimento
(Una o più a seconda delle dimensioni)
Calcestruzzo Bordi a vista ripiegati
H Sp 1,5
Sp 1,5
Zanche di aggrappo interne
Luce interna
B Dis. N° 0755
A RICHIESTA
Guarnizione di tenuta
Art. -GT-
A A
Vite per sollevamento
* = Valori variabili a seconda del tipo di impasto cementizio,
ulteriormente rinforzabile con posizionamento in opera di rete
elettrosaldata, fissata su zanche.
N.B. - Tutte le misure possono essere variate a richiesta.
H
Articolo MISURE in mm CLASSE DI Articolo MISURE in mm CLASSE DI
PORTATA* PORTATA*
A B H A B H
Bordi a vista ripiegati 287 250 200 60 B125 293 550 500 60 A15

288 300 250 60 B125 294 600 550 60 A15

289 350 300 60 B125 295 650 600 60 A15
290 400 350 60 B125 296 700 650 60 A15

Zanche di aggrappo 291 450 400 60 B125 297 750 700 60 A15

292 500 450 60 B125 298 800 750 60 A15
Chiusino di ispezione a riempimento con Griglia di ispezione con controtelaio
controtelaio serie leggera stampata pedonabile. spessore 2 mm.
Dis. N° 0753 Dis. N° 0754
ARTICOLO Misure in mm CLASSE DI
esterne PORTATA
303 156 x 156 x h28 *
304 206 x 206 x h28 *
ARTICOLO Misure in mm CLASSE DI 305 256 x 256 x h28 *
esterne PORTATA 306 306 x 306 x h28 *
299 230 x 230 x h50 A15 307 356 x 356 x h28 *
300 330 x 330 x h50 A15 308 406 x 406 x h28 *
301 430 x 430 x h50 A15 309 456 x 456 x h28 * * = Classe di portata a seconda del tipo di griglia
302 530 x 530 x h50 A15 310 506 x 506 x h28 * Vedi altre tipologie di griglia di ispezione a pag. 35
Luce interna -40 mm da misura esterna Luce interna -35 mm da misura esterna N.B.: Vedi tipologia di griglia a pag. 16
