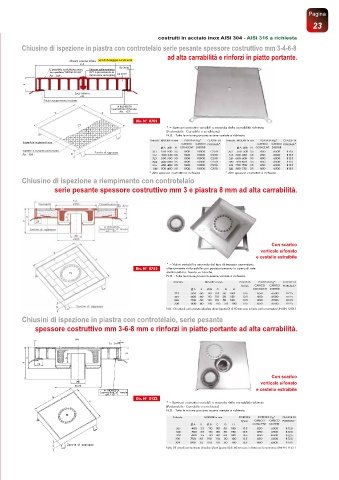

Page 22 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
23

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusino di ispezione in piastra con controtelaio serie pesante spessore costruttivo mm 3-4-6-8
ad alta carrabilità e rinforzi in piatto portante.
Misura esterno telaio
A
Sp 3mm
Sp 3mm
E' possibile su richiesta avere Vite per sollevamento
(N°1 o più secondo le
Art. - LM - dimensioni del sigillo) Sp 4mm
H C
Luce interna
B
Telaio autoportante in piatto
A RICHIESTA
Guarnizione di tenuta
A A Art. -GT-
Dis. N° 0701
* = Spessori costruttivi variabili a seconda della carrabilità richiesta
(Pedonabile - Carrabile o a richiesta)
N.B. - Tutte le misure possono essere variate a richiesta
Articolo MISURE in mm PORTATA Kg* CLASSE DI Articolo MISURE in mm PORTATA Kg* CLASSE DI
CARICO CARICO PORTATA* CARICO CARICO PORTATA*
A B H CONCENT DISTRIB A B H CONCENT DISTRIB
311
550 500 35
317
Art. - LM - H Zanche di aggrappo 312 250 200 35 1000 10000 C250 318 600 550 35 850 6500 B125
300 250 35
1000
6500
B125
C250
850
10000

313 350 300 35 1000 10000 C250 319 650 600 35 850 6500 B125
314 400 350 35 1000 10000 C250 320 700 650 35 850 6500 B125
315 450 400 35 1000 10000 C250 321 750 700 35 850 6500 B125

316 500 450 35 1000 10000 C250 322 800 750 35 850 6500 B125

* Altri spessori costruttivi a richiesta * Altri spessori costruttivi a richiesta
Chiusino di ispezione a riempimento con controtelaio
serie pesante spessore costruttivo mm 3 e piastra 8 mm ad alta carrabilità.
25
Con scarico
verticale sifonato
e cestello estraibile
* = Valori variabili a seconda del tipo di impasto cementizio,
Dis. N° 0752 ulteriormente rinforzabile con posizionamento in opera di rete
elettrosaldata, fissata su zanche.
N.B. - Tutte le misure possono essere variate a richiesta.
Articolo MISURE in mm PORTATA PORTATA Kg* CLASSE DI
lt/min CARICO CARICO PORTATA*
A S Ø B C D H CONCENT DISTRIB
500 60 110 110 50 180 135 850 6500 B125
600 60 110 110 50 180 135 850 6500 B125
700 60 110 110 50 180 135 850 6500 B125
326 800 60 110 110 50 180 135 850 6500 B125
S
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Chiusini di ispezione in piastra con controtelaio, serie pesante
spessore costruttivo mm 3-6-8 mm e rinforzi in piatto portante ad alta carrabilità.

25
Con scarico
verticale sifonato
e cestello estraibile
Dis. N° 0122
* = Spessori costruttivi variabili a seconda della carrabilità richiesta
(Pedonabile - Carrabile o a richiesta)
N.B. - Tutte le misure possono essere variate a richiesta
Articolo MISURE in mm PORTATA PORTATA Kg* CLASSE DI
lt/min CARICO CARICO PORTATA*
A S Ø B C D H CONCENT DISTRIB
400 35 110 110 50 180 135 850 6500 B125
500 35 110 110 50 180 135 850 6500 B125
600 35 110 110 50 180 135 850 6500 B125
330 700 35 110 110 50 180 135 850 6500 B125
331 800 35 110 110 50 180 135 850 6500 B125
S
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
