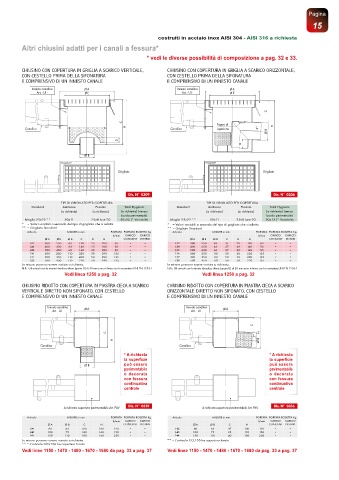

Page 14 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
15

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Altri chiusini adatti per i canali a fessura*
* vedi le diverse possibilità di composizione a pag. 32 e 33.

CHIUSINO CON COPERTURA IN GRIGLIA A SCARICO VERTICALE, CHIUSINO CON COPERTURA IN GRIGLIA A SCARICO ORIZZONTALE,
CON CESTELLO PRIMA DELLA SIFONATURA CON CESTELLO PRIMA DELLA SIFONATURA
E COMPRENSIVO DI UN INNESTO CANALE E COMPRENSIVO DI UN INNESTO CANALE
Innesto canalina A Innesto canalina A
Art. - UI - E Art. - UI - E

C
C Tappo di
Canalina H Canalina ispezione 2° H
Ø B
D
D

Ø B

Grigliato Grigliato

Dis. N° 0309 Dis. N° 0306
TIPI DI GRIGLIATO PER COPERTURA TIPI DI GRIGLIATO PER COPERTURA
Standard Antitacco Pesante Total Hygienic Standard Antitacco Pesante Total Hygienic
(a richiesta) (a richiesta) (a richiesta) (senza (a richiesta) (a richiesta) (a richiesta) (senza
bordo perimetrale) bordo perimetrale)
Maglia 25x22 ** 50x11 25x8 luce 20 50x13 (* Variabile) Maglia 25x22 ** 50x11 25x8 luce 20 50x13 (* Variabile)
* = Valori variabili a seconda del tipo di grigliato che si adotta * = Valori variabili a seconda del tipo di grigliato che si adotta
** = Grigliato Standard ** = Grigliato Standard
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
lt/min CARICO CARICO lt/min CARICO CARICO
A E Ø B C D H CONCENT DISTRIB A E Ø B C D H CONCENT DISTRIB
127 300 250 63 140 25 200 50 * * 133 300 250 63 37 20 140 50 * *
128 400 350 63 140 25 200 50 * * 134 400 350 63 37 20 140 50 * *
129 500 450 63 140 25 200 50 * * 135 500 450 63 37 20 140 50 * *
130 300 250 110 220 50 290 135 * * 136 300 250 110 50 50 220 135 * *
131 400 350 110 220 50 290 135 * * 137 400 350 110 50 50 220 135 * *
132 500 450 110 220 50 290 135 * * 138 500 450 110 50 50 220 135 * *
Le misure possono essere variate a richiesta. Le misure possono essere variate a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1 N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Vedi linea 1250 a pag. 32 Vedi linea 1250 a pag. 32
CHIUSINO RIDOTTO CON COPERTURA IN PIASTRA CIECA A SCARICO CHIUSINO RIDOTTO CON COPERTURA IN PIASTRA CIECA A SCARICO
VERTICALE DIRETTO NON SIFONATO, CON CESTELLO ORIZZONTALE DIRETTO NON SIFONATO, CON CESTELLO
E COMPRENSIVO DI UN INNESTO CANALE E COMPRENSIVO DI UN INNESTO CANALE
Innesto canalina A Innesto canalina A
Art. - UI - Art. - UI -

C
C H
2°
H Ø B
Canalina Canalina
* A richiesta * A richiesta
la superficie la superficie
Ø B può essere può essere
pavimentabile pavimentabile
o decorata o decorata
con fessura con fessura
continuativa continuativa
centrale centrale

A richiesta copertura pavimentabile Art. PAV Dis. N° 0319 A richiesta copertura pavimentabile Art. PAV Dis. N° 0316
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
lt/min CARICO CARICO lt/min CARICO CARICO
A Ø B C H CONCENT DISTRIB A Ø B C H CONCENT DISTRIB
139 80 63 100 160 120 * * 142 80 63 37 100 120 * *
140 100 75 100 160 150 * * 143 100 75 35 110 150 * *
141 150 110 100 160 250 * * 144 150 110 40 150 250 * *
Le misure possono essere variate a richiesta. ** = L’articolo CCL156 ha copertura forata
** = L’articolo CCV156 ha copertura forata
Vedi linee 1150 - 1470 - 1480 - 1670 - 1680 da pag. 33 a pag. 37 Vedi linee 1150 - 1470 - 1480 - 1670 - 1680 da pag. 33 a pag. 37
