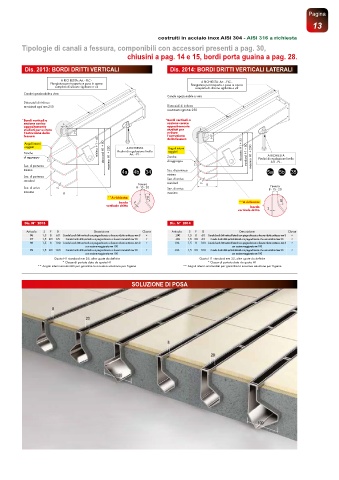

Page 12 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
13

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Tipologie di canali a fessura, componibili con accessori presenti a pag. 30,
chiusini a pag. 14 e 15, bordi porta guaina a pag. 28.

Dis. 2013: BORDI DRITTI VERTICALI Dis. 2014: BORDI DRITTI VERTICALI LATERALI

A RICHIESTA: Art. - FLC - A RICHIESTA: Art. - FLC -
Flangiatura per trasporto e posa in opera Flangiatura per trasporto e posa in opera
completa di silicone sigillante e viti completa di silicone sigillante e viti
Canale ispezionabile a vista
Canale ispezionabile a vista
Distanziali di rinforzo
ravvicinati ogni mm 250 Distanziali di rinforzo
ravvicinati ogni mm 250
*Bordi verticali a *Bordi verticali a
*sezione conica F *sezione conica
*appositamente *appositamente
*studiati per evitare *studiati per F
*l’ostruzione della H1 *evitare
*fessura *l’ostruzione H1
*della fessura
Angoli interni
raggiati minimo: H1 + 45 A RICHIESTA Angoli interni
Zanche standard: H1 + 80 Piedini di regolazione livello raggiati ribassata: H1 + 55 A RICHIESTA
Art. - PL -
di aggrappo massimo: H1 + 200 Zanche standard: H1 + 80 massimo: H1 + 200 Piedini di regolazione livello
di aggrappo
Sez. di partenza Art. - PL -
minimo 4a 4b 34 Sez. di partenza 5a 5b 35
Sez. di partenza minimo
Sez. di arrivo
standard
Fessura standard S B
Fessura
Sez. di arrivo S 8 - 15 - 20 Sez. di arrivo 8 - 15 - 20
massimo
B massimo
**A richiesta: H1
bordo 2 **A richiesta: H1
verticale dritto bordo
verticale dritto 2
Dis. N° 2013 Dis. N° 2014
Articolo S F B Descrizione Classe Articolo S F B Descrizione Classe
96 1,5 8 60 Canale bordi dritti verticali con piegaschiaccia a fessura ridotta antitacco mm 8 * 100 1,5 8 60 Canale bordi dritti verticali laterali con piegaschiaccia a fessura ridotta antitacco mm 8 *
97 1,5 20 65 Canale bordi dritti verticali con piegaschiaccia a fessura standard mm 20 * 101 1,5 20 65 Canale bordi dritti verticali laterali con piegaschiaccia a fessura standard mm 20 *
98 1,5 8 100 Canale bordi dritti verticali con piegaschiaccia a fessura ridotta antitacco mm 8 * 102 1,5 8 100 Canale bordi dritti verticali laterali con piegaschiaccia a fessura ridotta antitacco mm 8 *
con sezione maggiorata mm 100 con sezione maggiorata mm 100
99 1,5 20 100 Canale bordi dritti verticali con piegaschiaccia a fessura standard mm 20 * 103 1,5 20 100 Canale bordi dritti verticali laterali con piegaschiaccia a fessura standard mm 20 *
con sezione maggiorata mm 100 con sezione maggiorata mm 100
Quota H1 standard mm 25, altre quote da definire Quota H1 standard mm 25, altre quote da definire
* Classe di portata data da quota H1 * Classe di portata data da quota H1
** Angoli interni arrotondati per garantire la massima soluzione per l’igiene ** Angoli interni arrotondati per garantire la massima soluzione per l’igiene
SOLUZIONE DI POSA
