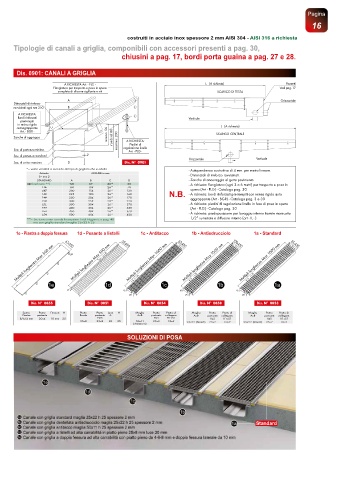

Page 15 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
16

costruiti in acciaio inox spessore 2 mm AISI 304 - AISI 316 a richiesta
costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Tipologie di canali a griglia, componibili con accessori presenti a pag. 30,
chiusini a pag. 17, bordi porta guaina a pag. 27 e 28.

Dis. 0901: CANALI A GRIGLIA

A RICHIESTA Art. - FLG - L (A richiesta) Pozzetti
Flangiatura per trasporto e posa in opera Vedi pag. 17
completa di silicone sigillante e viti SCARICO DI TESTA
A Orizzontale
Distanziali di rinforzo
ravvicinati ogni mm 250 B
A RICHIESTA:
Bordi rinforzati Verticale
preriempiti
in resina rigida
autoagrappante C L (A richiesta)
Art. - BGR - SCARICO CENTRALE
Zanche di aggrappo minimo: 56 standard: 80 massimo: 200 A RICHIESTA:
Piedini di
Sez. di partenza minimo regolazione livello
Art. - PLG -
Sez. di partenza standard 2
Orizzontale Verticale
Sez. di arrivo massimo D Dis. N° 0901
*= valori variabili a seconda del tipo di grigliato che si adotta - Autopendenza costruttiva di 4 mm. per metro lineare.
Articolo MISURE in mm
S= mm 2 - Distanziali di rinforzo ravvicinati.
STANDARD A B C D - Zanche di ancoraggio al getto pavimento.
145 (vedi nota **) 100 67 26* 60 - A richiesta: flangiatura (ogni 3 o 6 metri) per trasporto e posa in
146 150 104 26* 70
147 200 154 26* 120 - opera (Art - FLG) - Catalogo pag. 30
148 225 190 26* 160 N.B. - A richiesta: bordi rinforzati preriempiti con resina rigida auto
149 250 204 26* 170 - aggrappante (Art - BGR) - Catalogo pag. 3 e 30
150 300 254 26* 220
151 350 304 26* 270 - A richiesta: piedini di regolazione livello in fase di posa in opera
152 400 354 26* 320 - (Art - PLG) - Catalogo pag. 30
153 450 404 26* 370
154 500 454 26* 420 - A richiesta: predisposizione per lavaggio interno tramite manicotto
**= Sezione come canale Inoxsystem Total Hygienic a pag. 48 - 1/2” su testate e diffusore interno (art - IL - )
**= ma con griglia standard maglia 25x22 h 25
1e - Piastra a doppia fessura 1d - Pesante a listelli 65:450 1c - Antitacco B 65:450 1b - Antisdrucciolo B 100:450 1a - Standard B 65:450
Multipli lunghezza Max 500 mm H Multipli lunghezza Max 500 mm A Multipli lunghezza Max 1000 mm Multipli lunghezza Max 1000 mm Multipli lunghezza Max 1000 mm
65:250
S1
S1
S1
S
A
1e 1d S A 1c S 1b S A 1a
H H H H
H1 H1 H1
Dis. N° 0855 Dis. N° 0851 Dis. N° 0854 Dis. N° 0858 Dis. N° 0853
Spess. Piatto Fessure H Piatto Piatto Luce H Maglia Piatto Piatto di Maglia Piatto Piatto di Maglia Piatto Piatto di
Piastra portante Bordo portante A AxB portante collegam. AxB portante collegam. AxB portante collegam.
8/6/4 mm 20x4 10 mm 25 HxS HxS H1xS1 HxS H1xS1 HxS H1xS1
25x8 25x8 20 25 50x11 25x2 10x2 25x22 (Stand.) 25x2 10x2 25x22 (Stand.) 25x2 10x2
(Antitacco)
SOLUZIONI DI POSA

Standard
