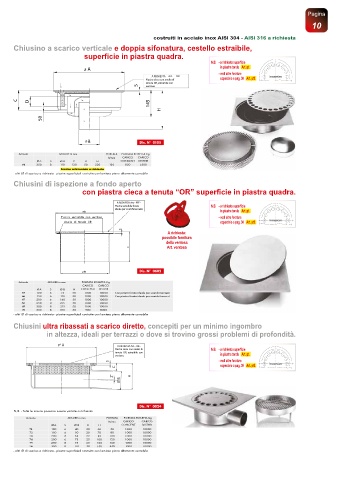

Page 9 - BORIN - CANALETTE E TOMBINI - ACCIAIO INOX

Pagina
10

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Chiusino a scarico verticale e doppia sifonatura, cestello estraibile,
superficie in piastra quadra.
N.B. - a richiesta superficie
- in piastra tonda Art. pt.
A
- vedi altre forature
A RICHIESTA Art. - -
OR
Piastra cieca con anello di - coperchio a pag. 30 Art. ptf.
tenuta OR, estraibile con
S ventosa.
C D
130 145
H
50

B Dis. N° 0105
Dis. Nϒ 0105

Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg PORTATA ROSETTA Kg
MISURE in mm.
CARICO PORTATA
ARTICOLO A A S S Ø B C B D C H D lt/min H CONCENT CARICO CARICO CARICO
DISTRIB
64 350 8 110 130 50 220 120 850 lt/min. CONCENT. DISTRIB.
6500
80 V 358DS 350 8 Scarico orizzontale a richiesta 50 190 70 850 6000
80
100
- altri Ø di scarico a richiesta - piastre superficiali costruite con lamiera piena altamente carrabile 850 6000
104 V 358DS
104
190
350
100
8
120
50
Chiusini di ispezione a fondo aperto
con piastra cieca a tenuta “OR” superficie in piastra quadra.
A RICHIESTA Art. - PEF -
Piastra estraibile forata N.B. - a richiesta superficie
ideale per scarichi terrazze
- in piastra tonda Art. pt.
- vedi altre forature
- coperchio a pag. 30 Art. ptf.
A richiesta:
possibile fornitura
della ventosa
Art. ventosa
Dis. N° 0602
Articolo MISURE in mm PORTATA ROSETTA Kg
CARICO CARICO
A S Ø B H CONCENT DISTRIB
65 100 6 75 50 1000 10000 Con piastra forata ideale per scarichi terrazzi
66 150 6 110 50 1000 10000 Con piastra forata ideale per scarichi terrazzi
67 200 6 160 50 1000 10000
68 250 8 215 50 1000 10000
69 300 8 215 50 1000 10000
70 350 8 315 50 900 8000
- altri Ø di scarico a richiesta - piastre superficiali costruite con lamiera piena altamente carrabile
Chiusini ultra ribassati a scarico diretto, concepiti per un minimo ingombro
in altezza, ideali per terrazzi o dove si trovino grossi problemi di profondità.
A A RICHIESTA Art. - OR -
Piastra cieca con anello di N.B. - a richiesta superficie
tenuta OR, estraibile con - in piastra tonda Art. pt.
ventosa.
- vedi altre forature
S
- coperchio a pag. 30 Art. ptf.
C
2° H
Ø B
Dis. N° 0024
N.B. - Tutte le misure possono essere variate a richiesta
Articolo MISURE in mm PORTATA PORTATA ROSETTA Kg
lt/min CARICO CARICO
A S Ø B C H CONCENT DISTRIB
71 100 6 40 20 60 50 1000 10000
72 150 6 50 20 70 80 1000 10000
73 200 6 63 22 85 100 1000 10000
74 200 6 75 25 100 120 1000 10000
75 250 8 75 25 100 160 1000 10000
76 300 8 110 30 140 340 1000 10000
- altri Ø di scarico a richiesta - piastre superficiali costruite con lamiera piena altamente carrabile
N.B.: - I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate a richiesta.
®
- Questi disegni sono di proprietà della INOXSYSTEM e non possono essere riprodotti o copiati senza nostra approvazione scritta.
