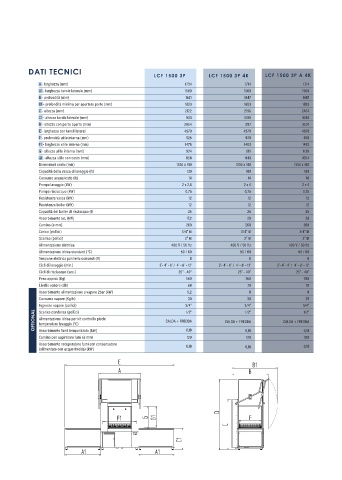

Page 11 - LAVAPEZZI COMPATTE - 3 PORTE

DATI TECNICI
LCF 1500 3P LCF 1500 3P 4K LCF 1500 3P A 4K
A - larghezza (mm) 1734 1714 1714
A1 - larghezza tavolo laterale (mm) 1500 1500 1500
B - profondità (mm) 1521 1447 1447
B1 - profondità minima per apertura porte (mm) 1893 1883 1883
C - altezza (mm) 2122 2196 2404
C1 - altezza tavolo laterale (mm) 903 1030 1030
D - altezza con porta aperta (mm) 2954 3117 3537
E - larghezza con tavoli laterali 4570 4570 4570
F - profondità utile interna (mm) 925 920 920
F1 - larghezza utile interna (mm) 1476 1483 1483
G - altezza utile interna (mm) 934 919 1130
G1 - altezza utile con cesto (mm) 858 843 1054
Dimensioni cesto (mm) 1330 x 910 1330 x 910 1330 x 910
Capacità della vasca di lavaggio (lt) 130 180 180
Consumo acqua/ciclo (lt) 14 14 16
Pompa lavaggio (kW) 2 x 2,6 2 x 4 2 x 4
Pompa risciacquo (kW) 0,75 0,75 0,75
Resistenza vasca (kW) 12 12 12
Resistenza boiler (kW) 12 12 12
Capacità del boiler di risciacquo (l) 25 25 25
Assorbimento tot. (kW) 17,2 20 20
Camino (ø mm) 260 260 260
Carico (pollici) 3/4” M 3/4” M 3/4” M
Scarico (pollici) 2” M 2” M 2” M
Alimentazione elettrica 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz
Alimentazione idrica standard (°C) 50 / 60 50 / 60 50 / 60
Tensione elettrica pannello comandi (V) 8 8 8
Cicli di lavaggio (min.) 2’- 4’ - 6’ / 4’ - 8’ - 12’ 2’- 4’ - 6’ / 4’ - 8’ - 12’ 2’- 4’ - 6’ / 4’ - 8’ - 12’
Cicli di risciacquo (sec.) 25” - 40” 25” - 40” 25” - 40”
Peso approx (Kg) 560 760 790
Livello sonoro (dB) 68 70 70
Assorbimento alimentazione a vapore 2bar (kW) 5,2 8 8
Consumo vapore (Kg/h) 30 30 35
Ingresso vapore (pollici) 3/4” 3/4” 3/4”
1/2”
1/2”
1/2”
Scarico condensa (pollici)
OPTIONAL Alimentazione idrica per kit controllo picchi CALDA + FREDDA CALDA + FREDDA CALDA + FREDDA
temperatura lavaggio (°C)
0,18
0,18
Assorbimento fumi temporizzato (kW)
0,18
120
120
Camino con aspiratore fumi (ø mm)
Assorbimento recuperatore fumi con consensatore 0,18 120 0,18
(alimentato con acqua fredda) (kW) 0,18
E B1
A B

D
F1 G G1 F
C

C1
A1 A1

LCF 1500 3P ST LCF 1500 3P 4K LCF 1500 3P 4KA
A 1734 1714 1714
A1 1500 1500 1500
B 1521 1447 1447
B1 1893 1883 1883
C 2122 2196 2404
C1 903 1030 1030
D 2954 3117 3537
E 4570 4570 4570
F 925 920 920
F1 1476 1483 1483
G 934 919 1130
G1 858 843 1054
VOLUME 0,13 m³ 0,18 m³ 0,18 m³
