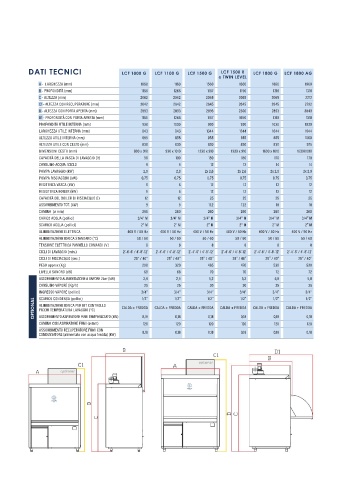

Page 11 - LAVAPEZZI COMPATTE - GHIGLIOTTINA E RIBALTA

DATI TECNICI LCF 1000 G LCF 1100 G LCF 1500 G LCF 1500 R LCF 1800 G LCF 1800 AG
e TWIN LEVEL
A - LARGHEZZA (mm) 1060 1160 1560 1560 1860 1860
B - PROFONDITÀ (mm) 1166 1266 1167 1150 1318 1318
C - ALTEZZA (mm) 2062 2062 2065 2065 2065 2212
C1 - ALTEZZA CON RECUPERATORE (mm) 2642 2642 2645 2645 2645 2792
D - ALTEZZA CON PORTA APERTA (mm) 2893 2893 2893 2300 2893 3043
D1 - PROFONDITÀ CON PORTA APERTA (mm) 1166 1266 1167 1650 1318 1318
PROFONDITÀ UTILE INTERNA (mm) 930 1030 930 930 1030 1030
LARGHEZZA UTILE INTERNA (mm) 843 943 1344 1344 1644 1644
ALTEZZA UTILE INTERNA (mm) 855 855 855 855 855 1000
ALTEZZA UTILE CON CESTO (mm) 830 830 830 830 830 975
DIMENSIONI CESTO (mm) 830 x 910 930 x 1010 1330 x 910 1330 x 910 1630 x 1010 1630X1010
CAPACITÀ DELLA VASCA DI LAVAGGIO (lt) 90 100 130 130 170 170
CONSUMO ACQUA /CICLO 9 9 12 12 14 14
POMPA LAVAGGIO (kW) 2,9 2,9 2x 2,6 2x 2,6 2x 2,9 2x 2,9
POMPA RISCIACQUO (kW) 0,75 0,75 0,75 0,75 0,75 0,75
RESITENZA VASCA (kW) 6 6 12 12 12 12
RESISTENZA BOILER (kW) 6 6 12 12 12 12
CAPACITÀ DEL BOILER DI RISCIACQUO (l) 12 12 25 25 25 25
ASSORBIMENTO TOT. (kW) 9 9 17,2 17,2 18 18
CAMINO (ø mm) 260 260 260 260 260 260
CARICO ACQUA (pollici) 3/4’’ M 3/4’’ M 3/4’’ M 3/4’’ M 3/4’’ M 3/4’’ M
SCARICO ACQUA (pollici) 2’’ M 2’’ M 2’’ M 2’’ M 2’’ M 2’’ M
ALIMENTAZIONE ELETTRICA 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz
ALIMENTAZIONE IDRICA STANDARD (°C) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
TENSIONE ELETTRICA PANNELLO COMANDI (V) 8 8 8 8 8 8
CICLI DI LAVAGGIO (min.) 2’-4’-6’ / 4’-8’-12’ 2’-4’-6’ / 4’-8’-12’ 2’-4’-6’ / 4’-8’-12’ 2’-4’-6’ / 4’-8’-12’ 2’-4’-6’ / 4’-8’-12’ 2’-4’-6’ / 4’-8’-12’
CICLI DI RISCIACQUO (sec.) 25’’ / 40’’ 25’’ / 40’’ 25’’ / 40’’ 25’’ / 40’’ 25’’ / 40’’ 25’’ / 40’’
PESO approx (Kg) 290 320 485 470 530 530
LIVELLO SONORO (dB) 68 68 70 70 72 72
ASSORBIMENTO ALIMENTAZIONE A VAPORE 2bar (kW) 2,9 2,9 5,2 5,2 5,8 5,8
CONSUMO VAPORE (Kg/h) 25 25 30 30 35 35
INGRESSO VAPORE (pollici) 3/4’’ 3/4’’ 3/4’’ 3/4’’ 3/4’’ 3/4’’
1/2’’
1/2’’
1/2’’
1/2’’
1/2’’
SCARICO CONDENSA (pollici)
1/2’’
OPTIONAL ALIMENTAZIONE IDRICA PER KIT CONTROLLO CALDA + FREDDA CALDA + FREDDA CALDA + FREDDA CALDA + FREDDA CALDA + FREDDA CALDA + FREDDA
PICCHI TEMPERATURA LAVAGGIO (°C)
ASSORBIMENTO ASPIRATORE FUMI TEMPORIZZATO (kW)
CAMINO CON ASPIRATORE FUMI (ø mm) 0,18 0,18 0,18 0,18 0,18 0,18
120
120
120
120
120
120
ASSORBIMENTO RECUPERATORE FUMI CON 0,18 0,18 0,18 0,18 0,18 0,18
CONDENSATORE (alimentato con acqua fredda) (kW)
