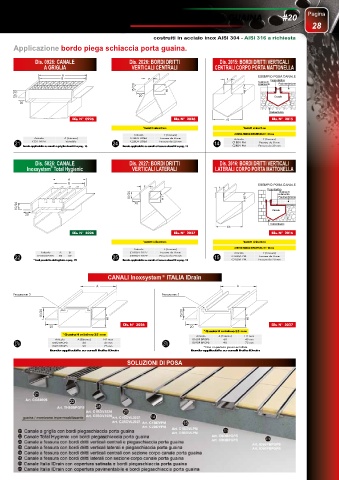

Page 29 - Canalette e Chiusini - Catalogo generale

BORDO PORTA GUAINA #20 Pagina
28

costruiti in acciaio inox AISI 304 - AISI 316 a richiesta
Applicazione bordo piega schiaccia porta guaina.

Dis. 0926: CANALE Dis. 2026: BORDI DRITTI Dis. 2015: BORDI DRITTI VERTICALI
A GRIGLIA VERTICALI CENTRALI CENTRALI CORPO PORTA MATTONELLA
A ESEMPIO POSA CANALE
B F F
Guaina di Fuga elastica
Pavimentazione
isolamento
15/20 H1* H1*
15/20 20 Canale
20
Calcestruzzo
Dis. N° 0926 Dis. N° 2026 70 Dis. N° 2015
*Quota H1 minimo 30 mm *Quota H1 minimo 15 mm
Articolo F (Fessura) ALTEZZA MINIMA DI PARTENZA: H1 + 40 mm
Articolo A (Esterno) C1BDV 2026 Fessura da 8 mm Articolo F (Fessura)
21 CGS 0926 Variabile 24 C2BDV 2026 Fessura da 20 mm 14 C1BDV PM Fessura da 8 mm
Bordo applicabile su canali a griglia descritti a pag. 16 *Bordo applicabile su canali a fessura descritti a pag. 13 C2BDV PM Fessura da 20 mm

Dis. 5026: CANALE Dis. 2027: BORDI DRITTI Dis. 2016: BORDI DRITTI VERTICALI
Inoxsystem Total Hygienic VERTICALI LATERALI LATERALI CORPO PORTA MATTONELLA
®
A
B ESEMPIO POSA CANALE
F F
Fuga elastica Guaina di
15/20 H1* H1* isolamento
Pavimentazione
15/20 20
20 Canale
Calcestruzzo
65
Dis. N° 5026 Dis. N° 2027 Dis. N° 2016
*Quota H1 minimo 30 mm *Quota H1 minimo 15 mm
ALTEZZA MINIMA DI PARTENZA: H1 + 50 mm
Articolo F (Fessura)
Articolo A B C1BDVL 2027 Fessura da 8 mm Articolo F (Fessura)
22 TH 80 BPGPS 78 67 25 C2BDVL 2027 Fessura da 20 mm 15 C1BDVL PM Fessura da 8 mm
*Vedi prodotto dettagliato a pag. 49 *Bordo applicabile su canali a fessura descritti a pag. 13 C2BDVL PM Fessura da 20 mm
CANALI Inoxsystem ITALIA IDrain
®
A A
Fessura mm 5 Fessura mm 5

15/20 H1* 15/20 H1*

Dis. N° 3026 Dis. N° 3027
20 20
*Quota H minimo 35 mm
*Quota H minimo 35 mm
Articolo A (Esterno) H1 max
Articolo A (Esterno) H1 max ID60P BPGPS 60 45 mm
27a ID60 BPGPS 60 45 mm 27b ID90P BPGPS 90 75 mm
90
75 mm
ID90 BPGPS
*Con copertura pavimentabile
Bordo applicabile su canali Italia IDrain Bordo applicabile su canali Italia IDrain
